Fließdruck
10–1000 kPa
Wassertemperatur max.
25 °C
Spülmenge Werkseinstellung
6 / 3 l
Grosse Spülmenge Einstellbereich
4 / 4.5 / 6 / 7.5 l
Kleine Spülmenge Einstellbereich
2–4 l
Berechnungsdurchfluss
0.11 l/s
Mindestfließdruck für Berechnungsdurchfluss
50 kPa
Für Trockenbau
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Zur frei stehenden Montage mit einseitigem Wandanschluss
Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11

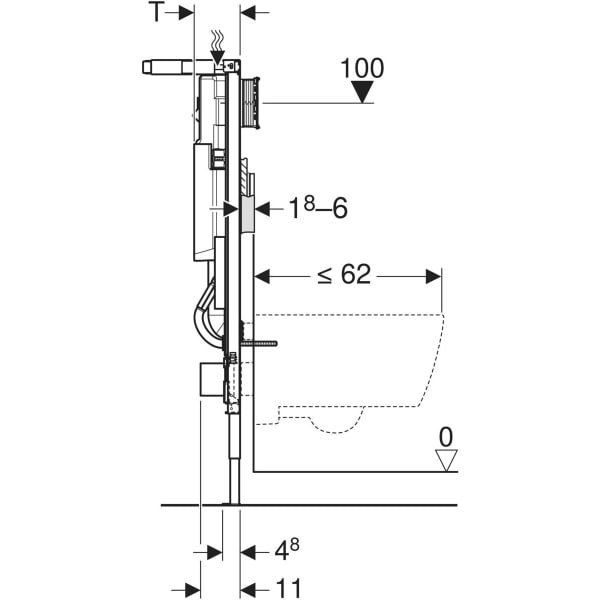

Für Wand-WCs mit Ausladung bis 62 cm
Für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung
Für Fußbodenaufbauten 0–20 cm
Nicht geeignet für Geberit DuoFresh Module
Nicht geeignet für Einschübe für Geberit DuoFresh Stick

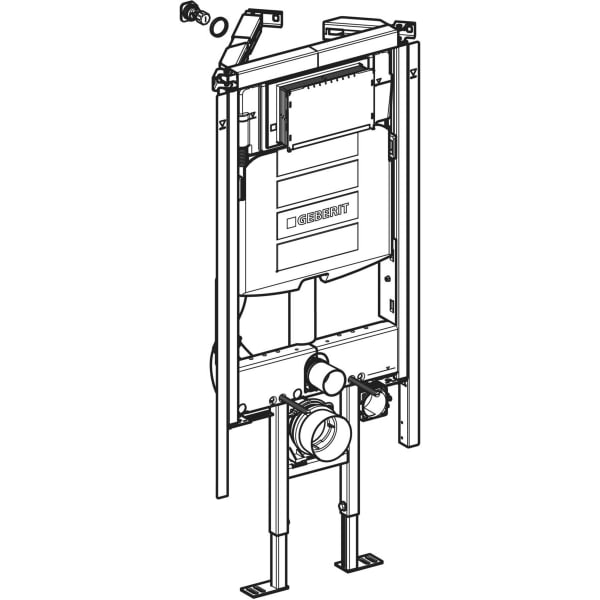

Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Wandbefestigung variabel 30°–60°, beidseitig 10 cm ausziehbar
Integrierte Beplankungsauflage vorne, oben und seitlich ausziehbar
Mindest- und Maximalmaße für Grundfläche: B = 56/76 cm, T = 28/38 cm, Schenkellänge = 39,6/53,7 cm
Rahmen geeignet für WC-Keramiken mit kleiner Auflagefläche (bei druckfestem Wandbelag)
Fußstützen verzinkt
Fußstützen verstellbar 0–20 cm
Fußstützen eingerückt für seitlichen Verzug der Abwasserleitung
Anschlussstutzen werkzeuglos montierbar
Befestigung Anschlussstutzen schallgedämmt
UP-Spülkästen mit Betätigung von vorne
UP-Spülkasten kondenswassergedämmt
Bei Werkseinstellung sofortiges Nachspülen möglich
Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
Wasseranschluss hinten oder oben mittig
Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz
Bauschutz für Serviceöffnung ablängbar
Mit Leerrohr für Wasserzuleitung für Geberit AquaClean Dusch-WCs und für Anschlusskabel
Befestigungsmöglichkeit für Elektroanschluss
Wasseranschluss R 1/2", MasterFix- und MeplaFix-fähig, mit integriertem Eckventil und Handrad
Bauschutz für Serviceöffnung
Anschlussset für WC, ø 90 mm
Anschlussstutzen aus PE-HD, ø 90 mm
Übergangsmuffe aus PE-HD, ø 90 / 110 mm
2 Schutzstopfen
2 Gewindestangen M12
UP-Dose für Bohrloch ø 68 mm, für Elektroanschluss
Befestigungsmaterial
Anbindung für einseitigen Wandanschluss

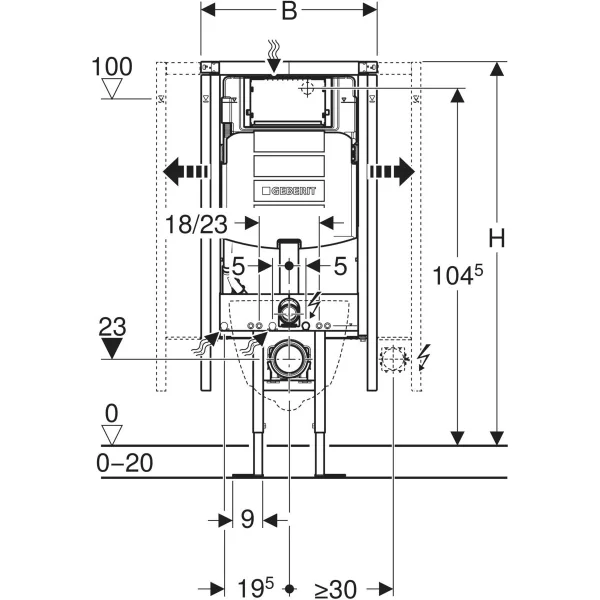

B: 53–76 cm
H: 112 cm
T: 13 cm
VE1: 1 St.
VE2: 10 St.
