Sperrwasserhöhe (mm)
50 mm
Für UP-Wandarmaturen
Zur Entwässerung bodenebener Duschen
Für Verbundabdichtungen
Für Trockenbau
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Für Estrichhöhen ≥ 90 mm am Einlauf
Zum Einbau in raumhohe Installationswände
Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
Für UP- oder AP-Armaturen
Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Abdichtscheibe selbstklebend, vliesbeschichtet
Dichtvlies vormontiert
Dichtvlies umlaufend 10 cm, zur Anbindung von Abdichtsystemen
Güteüberwacht nach EN 1253-3
Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
Beplankungsdicke 10–40 mm
Für Fliesenaufbauten auf Boden von 2–26 mm geeignet
Für Fliesenaufbauten an Wand von 2–35 mm geeignet
Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar
Fußplatten drehbar
Fußplattentiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
Abwasseranschluss seitlich
Einlaufhöhe des Geruchsverschlusses einstellbar
Fußstützen mit Rutschhemmung
Montageplatte höhen- und tiefenverstellbar
Montageplatte aus Furnierholz, wasserfest verleimt
Baustoffklasse B2 nach DIN 4102-1, bzw. Klasse D-s2, d0 nach EN 13501-3
Formaldehydabgabe Klasse A nach EN 1084, bzw. Klasse E 1 entsprechend nach EN 13936
Anschlussstutzen aus PE-HD, ø 50 mm
Anschlusswinkel Rp 1/2" / R 1/2", MF-fähig
Abdichtscheibe
Schalldämmunterlage
Dämmhülse
Schutzstopfen
Bauschutzdeckel mit integriertem Einlaufblech
Befestigungsmaterial
Fertigbauset
DN: 50
d, ø: 50 mm
Ablaufleistung: 0.8 l/s

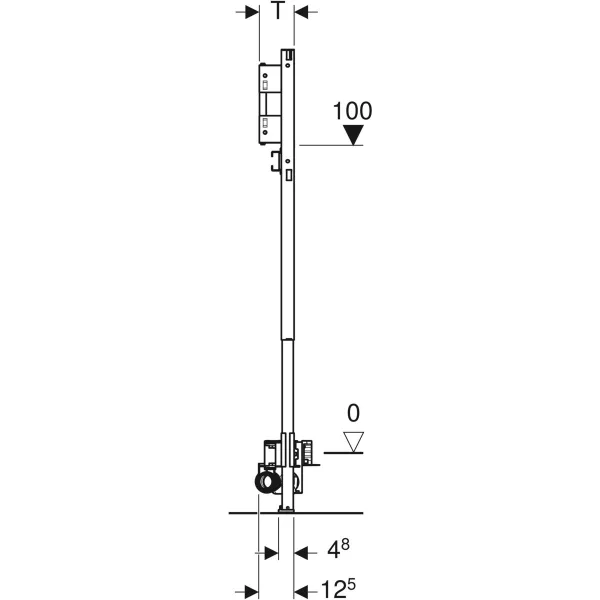

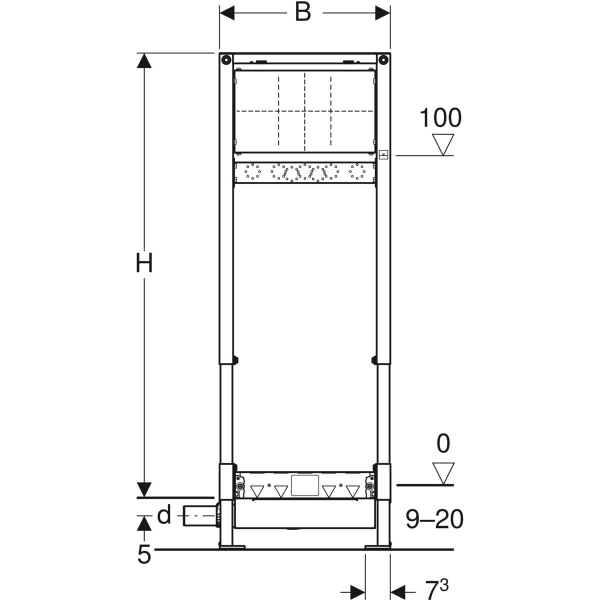

B: 50 cm
H: 130 cm
T: 11 cm
VE1: 1 St.
VE2: 4 St.
