Sperrwasserhöhe (mm)
30 mm
Für Estrichhöhen ≥ 65 mm am Einlauf
Für UP-Wandarmaturen
Zur Entwässerung bodenebener Duschen
Für Verbundabdichtungen
Für Trockenbau
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Zum Einbau in raumhohe Installationswände
Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
Für UP- oder AP-Armaturen
Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
Dichtvlies vormontiert
Dichtvlies umlaufend 10 cm, zur Anbindung von Abdichtsystemen
Fußplatten drehbar
Fußplattentiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
Beplankungsdicke 10–40 mm
Für Fliesenaufbauten auf Boden von 2–26 mm geeignet
Für Fliesenaufbauten an Wand von 2–35 mm geeignet
Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar
Abwasseranschluss seitlich
Einlaufhöhe des Geruchsverschlusses einstellbar
Fußstützen mit Rutschhemmung
Montageplatte höhen- und tiefenverstellbar
Montageplatte aus Furnierholz, wasserfest verleimt
Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
Baustoffklasse B2 nach DIN 4102-1, bzw. Klasse D-s2, d0 nach EN 13501-3
Formaldehydabgabe Klasse A nach EN 1084, bzw. Klasse E 1 entsprechend nach EN 13936
Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Abdichtscheibe selbstklebend, vliesbeschichtet
Anschlussstutzen aus PE-HD, ø 40 mm
Anschlusswinkel Rp 1/2" / R 1/2", MF-fähig
Abdichtscheibe
Schalldämmunterlage
Dämmhülse
Schutzstopfen
Bauschutzdeckel mit integriertem Einlaufblech
Befestigungsmaterial
Fertigbauset
DN: 40
d, ø: 40 mm
Ablaufleistung: 0.4 l/s

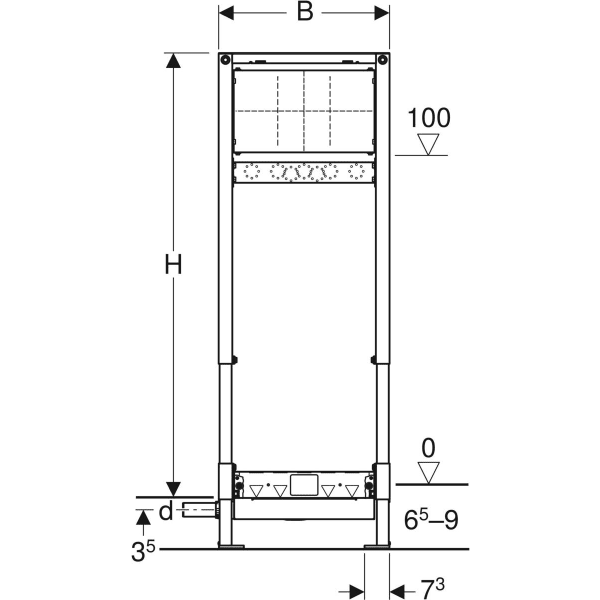

B: 50 cm
H: 130 cm

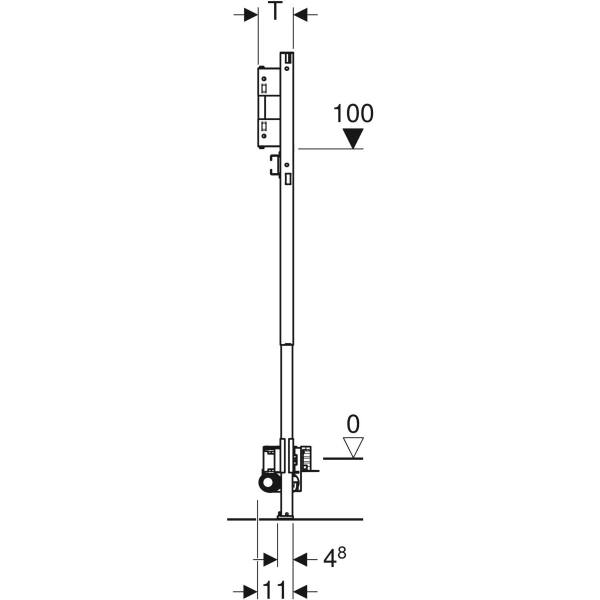

T: 11 cm
VE1: 1 St.
VE2: 4 St.
