Fließdruck
100–800 kPa
Prüfdruck Wasser max.
1600 kPa
Prüfdruck Luft / Inertgas max.
300 kPa
Wassertemperatur max.
30 °C
Durchfluss bei 1 bar ohne Durchflussbegrenzer
0.3 l/s
Durchfluss bei 1 kPa mit Durchflussbegrenzer
0.18 l/s
Werkstoff
Stahl
Für Trockenbau
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Zum Einbau in raumhohe Installationswände
Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
Zur Montage von Urinalen
Für Preda Urinale
Für Selva Urinale
Für Tamina Urinale
Für Narva Urinale
Zum Einbau von Geberit Urinalsteuerungen
Für Fußbodenaufbauten 0–20 cm

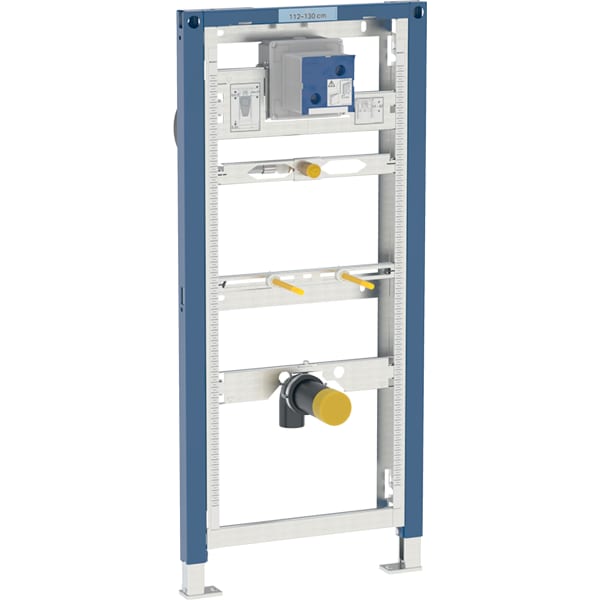

Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
Fußstützen verzinkt
Fußstützen verstellbar 0–20 cm
Fußstützen mit Rutschhemmung
Fußplatten drehbar
Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen
Elementhöhe auf Urinal anpassbar, 112–130 cm
Anschlusspositionen für Preda Urinal eingestellt
Universelles UP-Gehäuse für Geberit Urinalsteuerungen
Anschlussklemme für Elektroanschluss im UP-Gehäuse
Wasseranschluss rechts am UP-Gehäuse
Wasseranschluss MasterFix- und MeplaFix-fähig
Anschlusswinkel werkzeuglos montierbar
Absperrventil mit Drossel, vormontiert
Mit eingebautem Leerrohr zum Spülen der Leitung
Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
Spülschlauch biegbar
Spülschlauch mit Führung zum Verhindern von stehendem Wasser
Befestigung für Einlauf Rp 1/2" höhen- und seitenverstellbar
Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
Urinalbefestigungen M8, breiten- und höhenverstellbar
Traversen mit Mittenmarkierung, werkzeuglos verstellbar
Markierungen der Anschlusspositionen für Preda und Selva Urinal
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Anschlusswinkel R 1/2"
Bauschutz mit Deckel
Schutzstopfen
Anschlussbogen aus PE-HD, ø 63 / 50 mm
Schutzkappe
Dichtung ø 57 / 50 mm
Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
2 Gewindestangen M8
Befestigungsmaterial

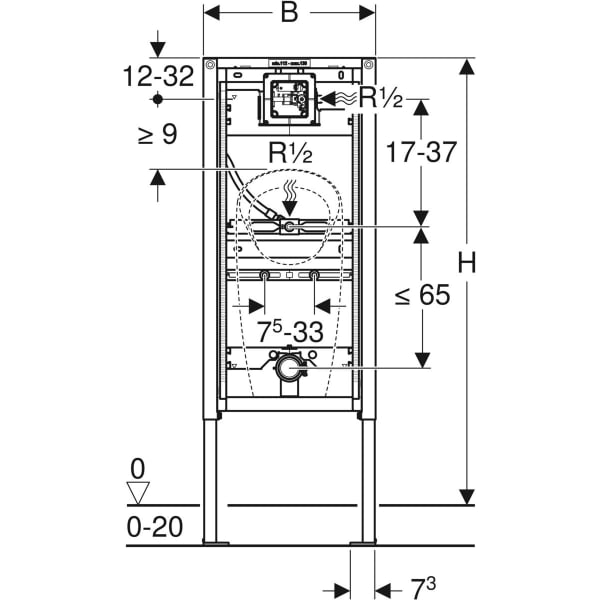

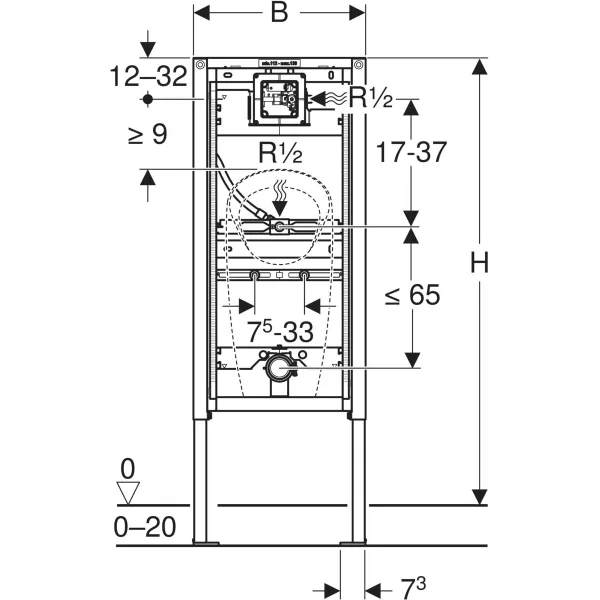

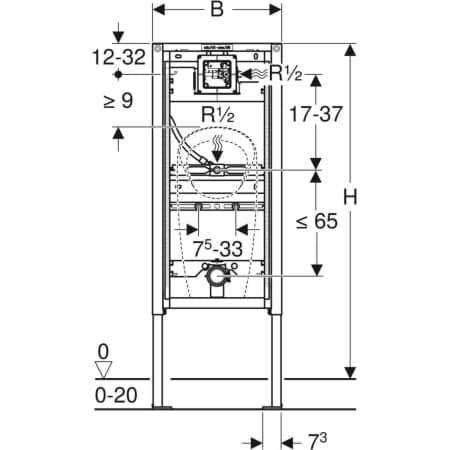

B: 50 cm
H: 112–130 cm

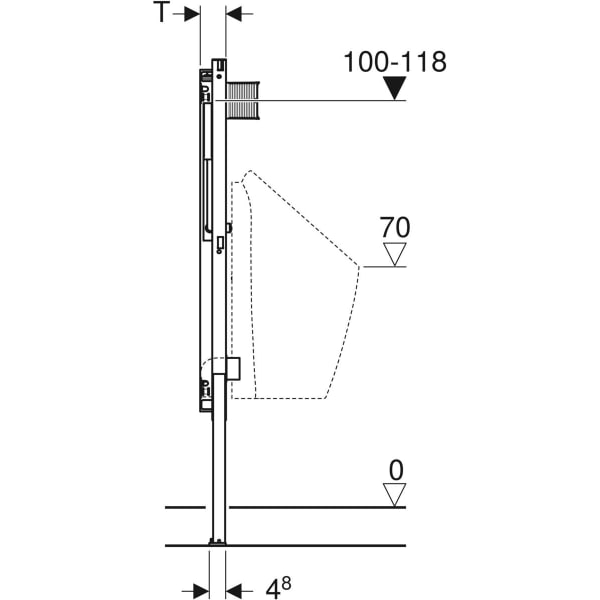

T: 7.5 cm
VE1: 1 St.
