Fließdruck
100–800 kPa
Prüfdruck Wasser max.
1600 kPa
Prüfdruck Luft / Inertgas max.
300 kPa
Wassertemperatur max.
30 °C
Durchfluss bei 1 bar ohne Durchflussbegrenzer
0.3 l/s
Durchfluss bei 1 kPa mit Durchflussbegrenzer
0.18 l/s
Werkstoff
Stahl
Für Trockenbau
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Zum Einbau in raumhohe Installationswände
Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
Zur Montage von Urinalen
Zum Einbau von Geberit Urinalsteuerungen
Für Fußbodenaufbauten 0–20 cm

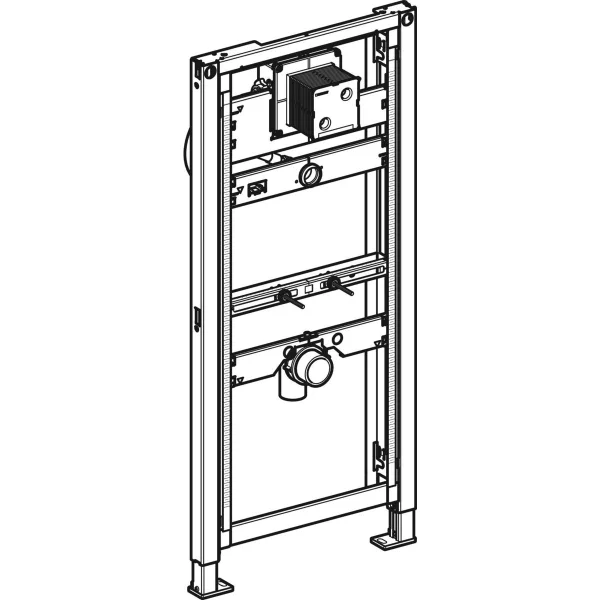

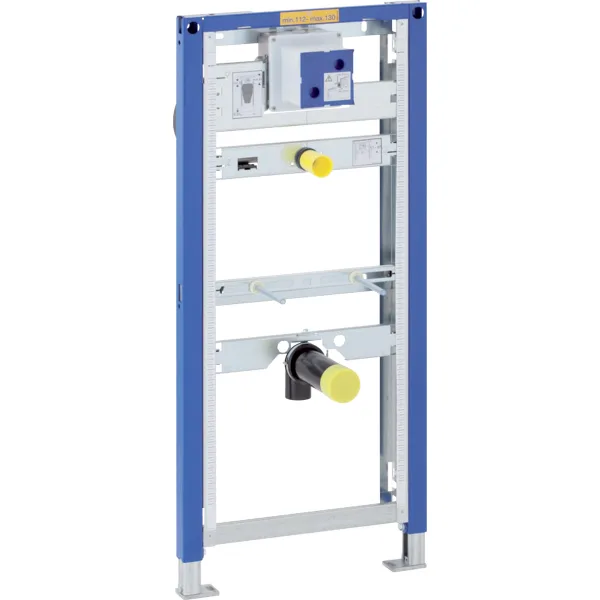

Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
Fußstützen verzinkt
Fußstützen verstellbar 0–20 cm
Fußstützen mit Rutschhemmung
Fußplatten drehbar
Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen
Elementhöhe auf Urinal anpassbar, 112–130 cm
Universelles UP-Gehäuse für Geberit Urinalsteuerungen
Anschlussklemme für Elektroanschluss im UP-Gehäuse
Wasseranschluss rechts am UP-Gehäuse
Wasseranschluss MasterFix- und MeplaFix-fähig
Anschlusswinkel werkzeuglos montierbar
Absperrventil mit Drossel, vormontiert
Mit eingebautem Leerrohr zum Spülen der Leitung
Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
Spülschlauch biegbar
Spülschlauch mit Führung zum Verhindern von stehendem Wasser
Befestigung für Zulauf ø 32 mm höhenverstellbar
Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
Urinalbefestigungen M8, breiten- und höhenverstellbar
Traversen mit Mittenmarkierung, werkzeuglos verstellbar
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Mit Zubehör auf Urinale mit Sprühkopf umrüstbar
Anschlusswinkel R 1/2"
Bauschutz mit Deckel
Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
Schutzstopfen
Anschlussbogen aus PE-HD, ø 63 / 50 mm
Schutzkappe
Dichtung ø 57 / 50 mm
Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
2 Gewindestangen M8
Befestigungsmaterial

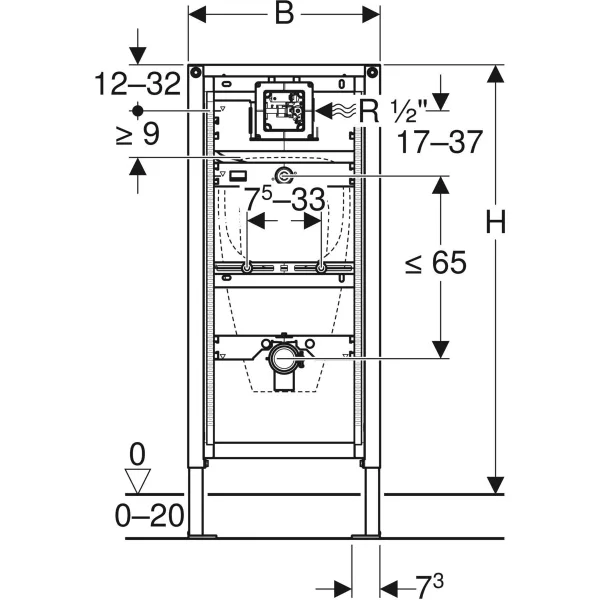

B: 50 cm
H: 112–130 cm

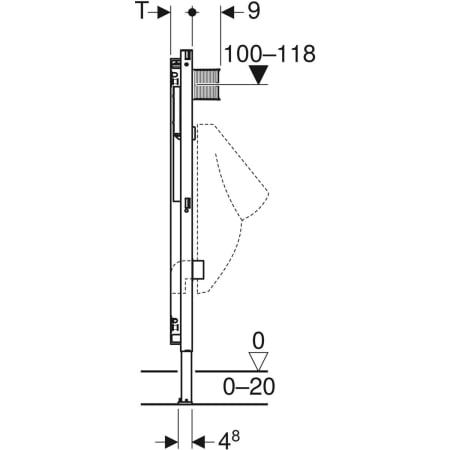

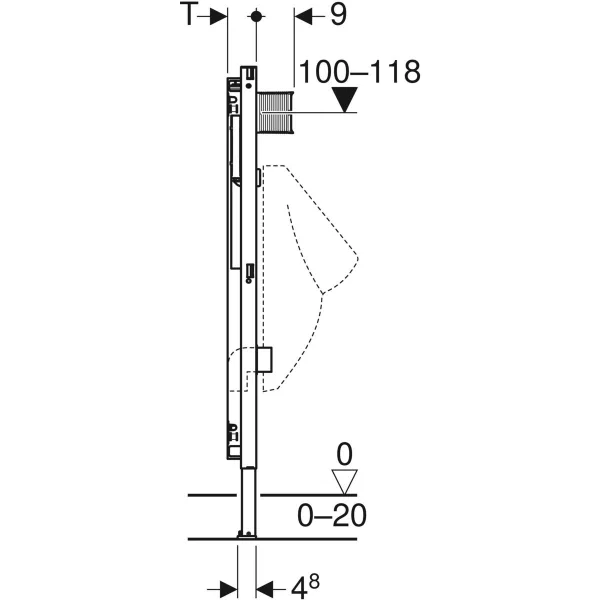

T: 7.5 cm
VE1: 1 St.
VE2: 14 St.
VE3: 42 St.
