Fließdruck
100–800 kPa
Prüfdruck Wasser max.
1600 kPa
Prüfdruck Luft / Inertgas max.
300 kPa
Wassertemperatur max.
30 °C
Durchfluss bei 1 bar ohne Durchflussbegrenzer
0.3 l/s
Durchfluss bei 1 kPa mit Durchflussbegrenzer
0.18 l/s
Werkstoff
Stahl

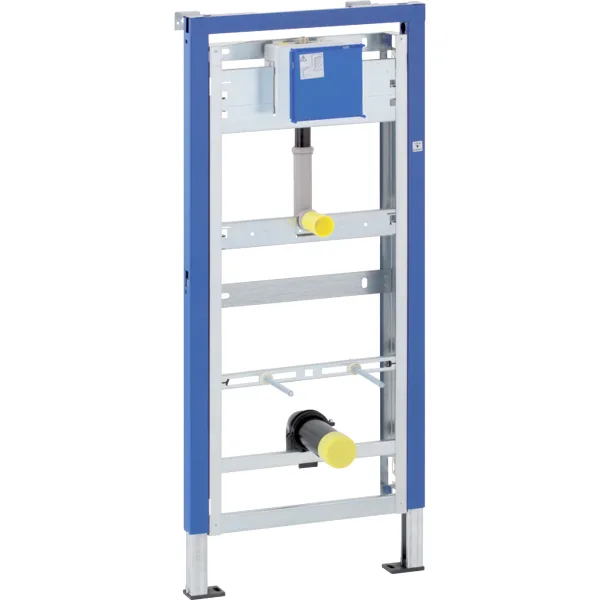

Für Trockenbau
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Zum Einbau in raumhohe Installationswände
Zur Montage von Urinalen
Zum Einbau von Basic Urinalsteuerungen (ab Baujahr 2013)
Für Fußbodenaufbauten 0–20 cm
Nicht geeignet für Urinale mit Sprühkopf
Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Rahmen oben offen
Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
Fußstützen verzinkt
Fußstützen verstellbar 0–20 cm
Fußplatten aus Kunststoff
Fußplattentiefe passend zum Einbau in U-Profile UW 50
Universelles UP-Gehäuse für Geberit Urinalsteuerungen
Anschlussklemme für Elektroanschluss im UP-Gehäuse
Wasseranschluss oben am UP-Gehäuse
Wasseranschluss MasterFix- und MeplaFix-fähig
Anschlusswinkel werkzeuglos montierbar
Absperrventil mit Drossel, vormontiert
Mit eingebautem Leerrohr zum Spülen der Leitung
Bauschutz für Serviceöffnung 13,5 x 13,5 cm werkzeuglos ablängbar
Befestigung für Zulauf ø 32 mm höhenverstellbar
Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
Urinalbefestigungen M8, breiten- und höhenverstellbar
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Wasseranschluss R 1/2"

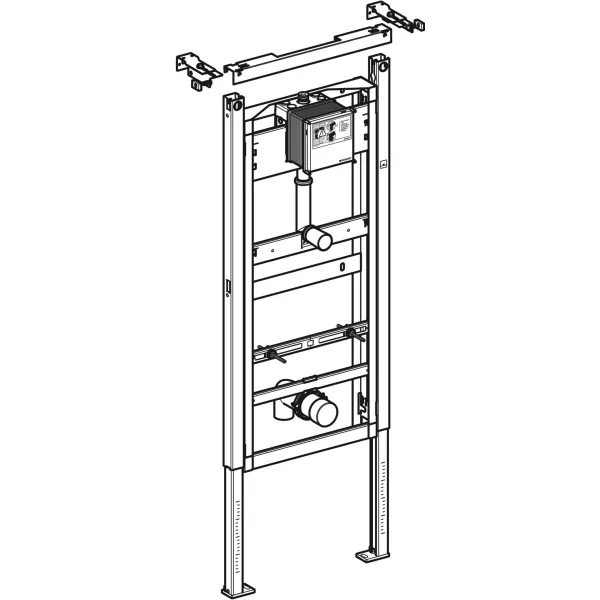

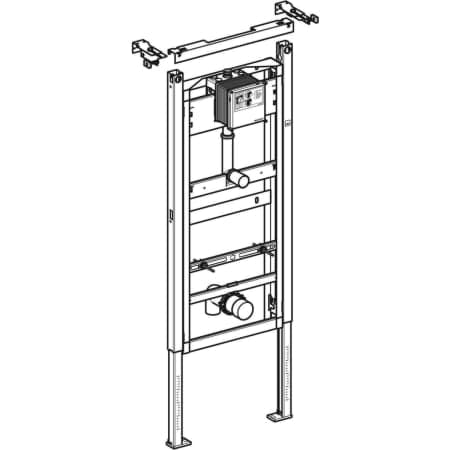

Bauschutz
2 Wandanker
Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
Schutzstopfen
Anschlussbogen aus PE-HD, ø 63 / 50 mm
Schutzkappe
Dichtung ø 57 / 50 mm
Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
Traverse für Beplankungsauflage
2 Gewindestangen M8
Befestigungsmaterial

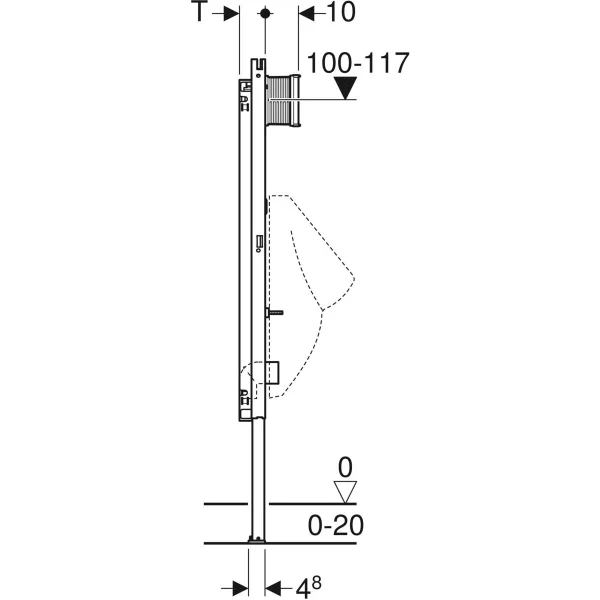

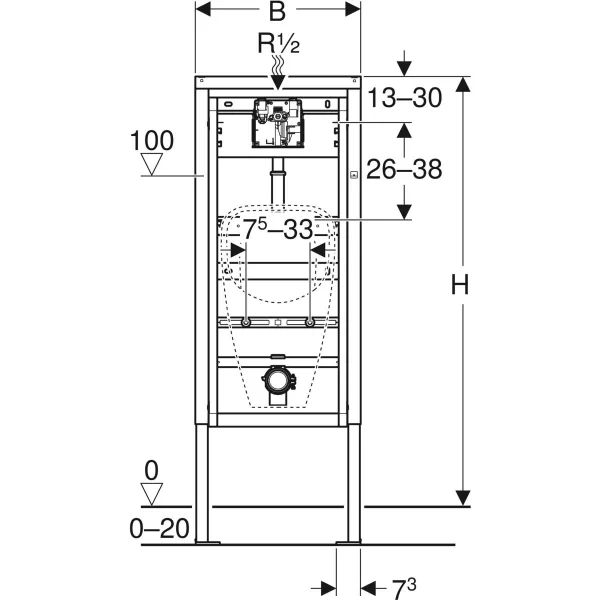

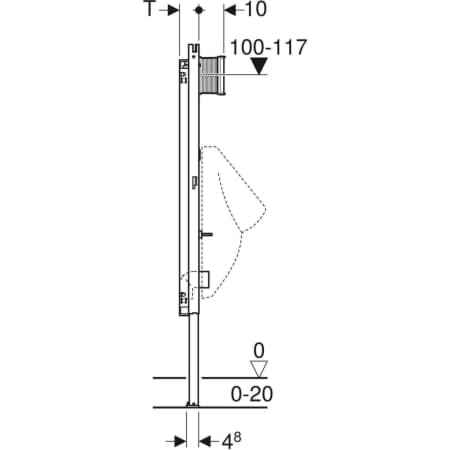

B: 50 cm
H: 130 cm
T: 7.5 cm
VE1: 1 St.
VE2: 14 St.
