Fließdruck
100–800 kPa
Prüfdruck Wasser max.
1600 kPa
Prüfdruck Luft / Inertgas max.
300 kPa
Wassertemperatur max.
30 °C
Durchfluss bei 1 bar ohne Durchflussbegrenzer
0.3 l/s
Durchfluss bei 1 kPa mit Durchflussbegrenzer
0.24 l/s
Werkstoff
Stahl

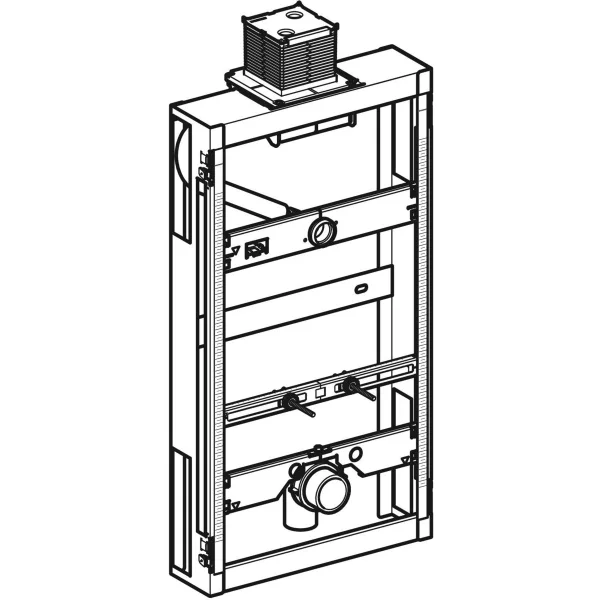

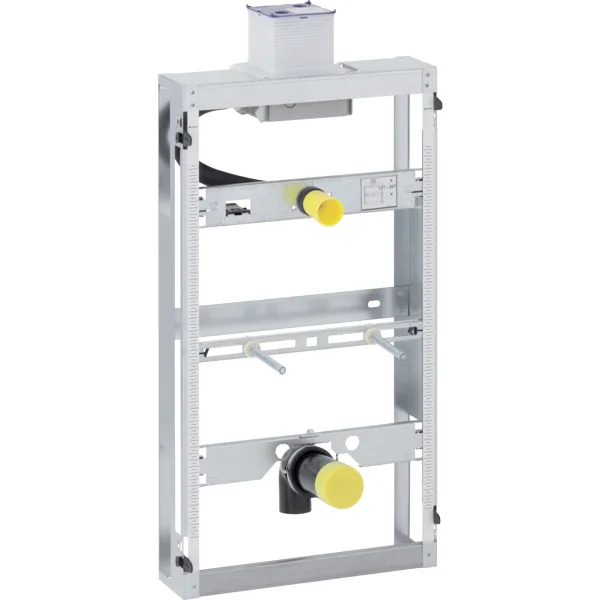

Zum Einbau in Geberit GIS Tragsysteme für Vorwände, Trennwände oder frei stehende Wände
Zur Montage von Urinalen
Zum Einbau von pneumatischen Geberit Urinalsteuerungen (ab Baujahr 2009)
Für Fußbodenaufbauten 0–20 cm
Rahmen verzinkt
Rahmen mit vier Schnellbefestigungen
Im Geberit GIS Tragwerk stufenlos höhenverstellbar
Betätigung von oben
Universelles UP-Gehäuse für Geberit Urinalsteuerungen
Wasseranschluss rechts am UP-Gehäuse
Wasseranschluss MasterFix- und MeplaFix-fähig
Anschlusswinkel werkzeuglos montierbar
Absperrventil mit Drossel, vormontiert
Mit eingebautem Leerrohr zum Spülen der Leitung
Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
Spülschlauch biegbar
Spülschlauch mit Führung zum Verhindern von stehendem Wasser
Befestigung für Zulauf ø 32 mm höhenverstellbar
Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
Urinalbefestigungen M8, breiten- und höhenverstellbar
Traversen mit Mittenmarkierung, werkzeuglos verstellbar
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Mit Zubehör auf Urinale mit Sprühkopf umrüstbar
Anschlusswinkel R 1/2"
Bauschutz mit Deckel
Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
Schutzstopfen
Anschlussbogen aus PE-HD, ø 63 / 50 mm
Schutzkappe
Dichtung ø 57 / 50 mm
Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
2 Gewindestangen M8
Befestigungsmaterial

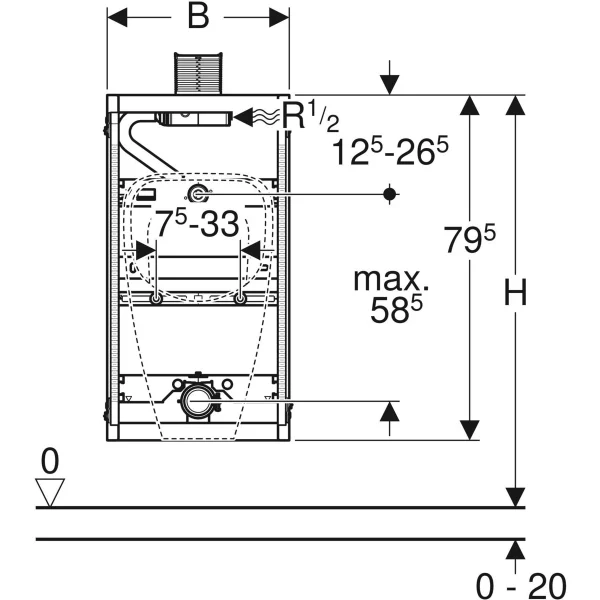

B: 42 cm
H: 95 cm

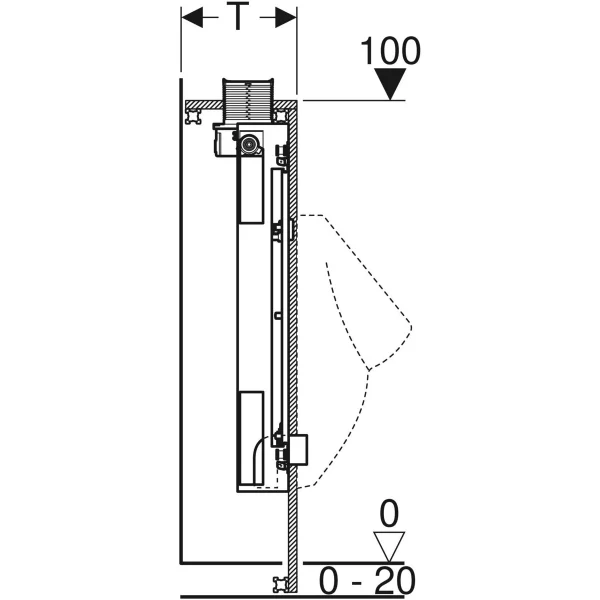

T: 21 cm
VE1: 1 St.
