Beschreibung
Fließdruck
10–1000 kPa
Wassertemperatur max.
25 °C
Spülmenge Werkseinstellung
6 / 3 l
Grosse Spülmenge Einstellbereich
4 / 4.5 / 6 / 7.5 l
Kleine Spülmenge Einstellbereich
2–4 l
Berechnungsdurchfluss
0.11 l/s
Mindestfließdruck für Berechnungsdurchfluss
50 kPa
Zum Erstellen von Geberit GIS Tragsystemen
Zur 45°-Vorwandmontage in einer Raumecke
Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
Für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung
Für Fußbodenaufbauten 0–20 cm
Rahmen verzinkt
Rahmen mit vier Schnellbefestigungen
Im Geberit GIS Tragwerk stufenlos höhenverstellbar
Maße für die Grundfläche, Vorderkante Beplankung: B = 65 cm, T = 33 cm, Schenkellänge = 46 cm
Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm
Befestigung Anschlussbogen schallgedämmt
UP-Spülkästen mit Betätigung von vorne
UP-Spülkasten kondenswassergedämmt
Bei Werkseinstellung sofortiges Nachspülen möglich
Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
Wasseranschluss hinten oder oben mittig
Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz
Bauschutz für Serviceöffnung ablängbar
Mit Leerrohr für Wasserzuleitung für Geberit AquaClean Dusch-WCs und für Anschlusskabel
Befestigungsmöglichkeit für Elektroanschluss
Power & Connect Box montierbar
Wasseranschluss R 1/2", MasterFix- und MeplaFix-fähig, mit integriertem Eckventil und Handrad
Bauschutz für Serviceöffnung
Anschlussset für WC, ø 90 mm

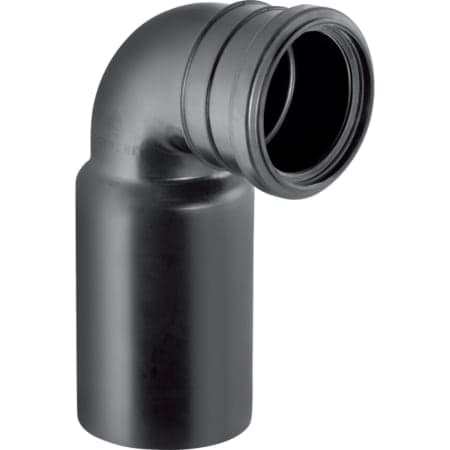

Anschlussbogen 90° aus PE-HD, ø 90 mm
Übergangsmuffe aus PE-HD, ø 90 / 110 mm
4 Schutz- und Markierstopfen
2 Gewindestangen M12
Befestigungsmaterial

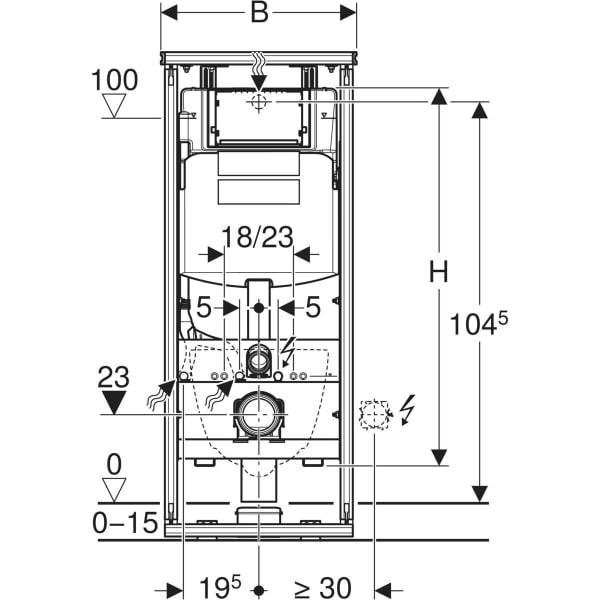

B: 51 cm
H: 114 cm

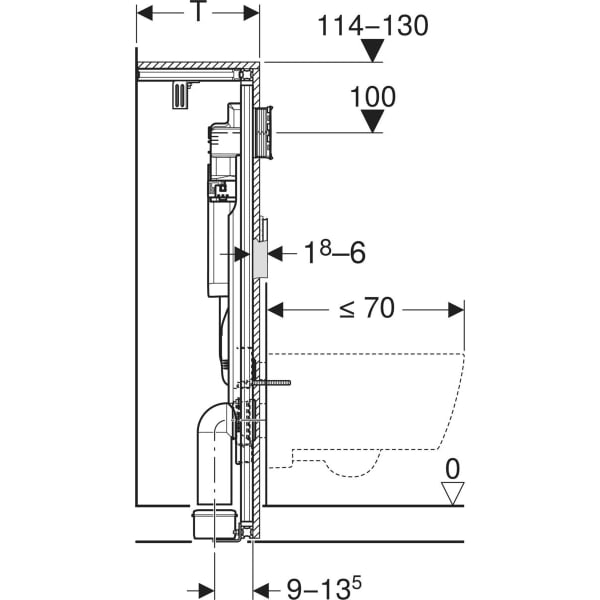

T: 33 cm
VE1: 1 St.
VE2: 8 St.
