Fließdruck
100–800 kPa
Prüfdruck Wasser max.
1600 kPa
Prüfdruck Luft / Inertgas max.
300 kPa
Wassertemperatur max.
30 °C
Durchfluss bei 1 bar ohne Durchflussbegrenzer
0.3 l/s
Durchfluss bei 1 kPa mit Durchflussbegrenzer
0.24 l/s
Werkstoff
Stahl

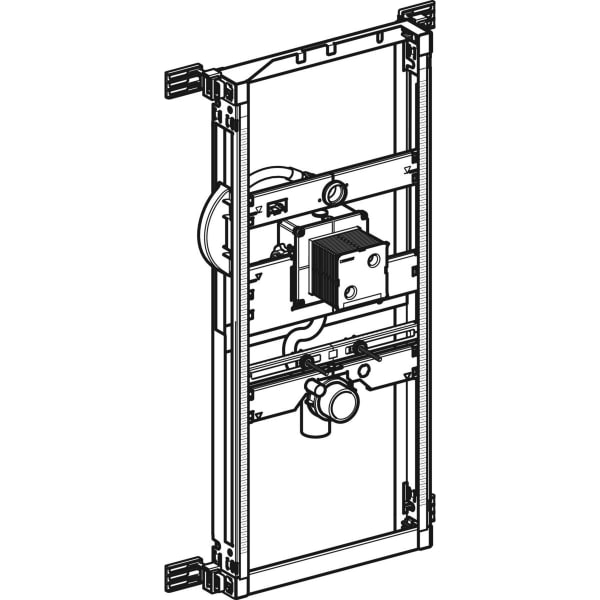

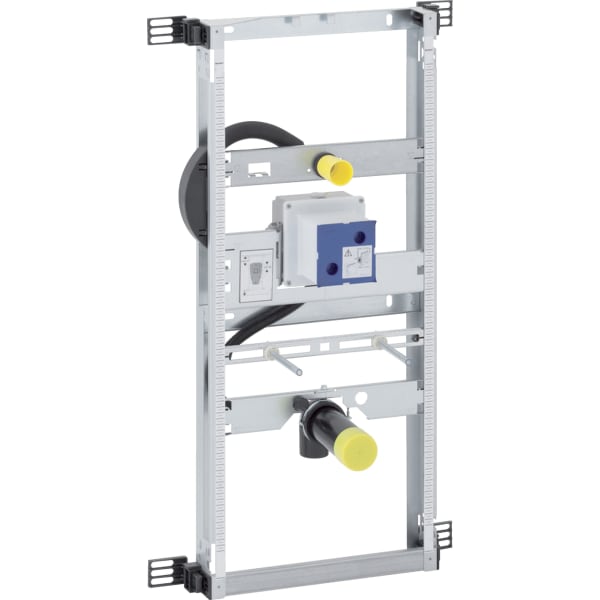

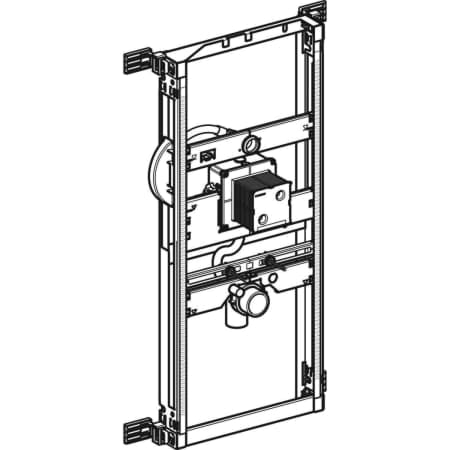

Für gemauerte Wände
Zum Einbau in teil- oder raumhohe Vorwandinstallationen
Zur Montage von Urinalen
Für Geberit Urinalsteuerungen für verdeckte Montage, vandalensicher
Montagerahmen verzinkt
Montagerahmen mit vier Befestigungswinkeln

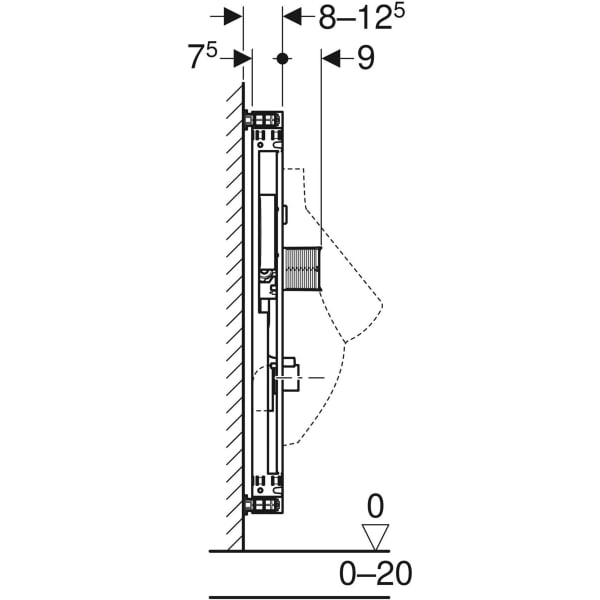

Montagetiefe verstellbar, 8–12,5 cm
Montagetiefe ohne Befestigungswinkel 7,5 cm
Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz
Elementhöhe auf Urinal anpassbar, 109–127 cm
Universelles UP-Gehäuse für Geberit Urinalsteuerungen
Anschlussklemme für Elektroanschluss im UP-Gehäuse
Wasseranschluss rechts am UP-Gehäuse
Wasseranschluss MasterFix- und MeplaFix-fähig
Anschlusswinkel werkzeuglos montierbar
Absperrventil mit Drossel, vormontiert
Mit eingebautem Leerrohr zum Spülen der Leitung
Serviceöffnung hinter dem Urinal
Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
Flexibler Spülschlauch mit Führung und eingebautem Rückflussverhinderer
Ausgerüstet mit Leerrohr für Anschluss des Sensors am Geruchsverschluss der Urinalsteuerung
Befestigung für Zulauf ø 32 mm höhenverstellbar
Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
Urinalbefestigungen M8, breiten- und höhenverstellbar
Traversen mit Mittenmarkierung, werkzeuglos verstellbar
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Mit Zubehör auf Urinale mit Sprühkopf umrüstbar
Wasseranschluss R 1/2"
Bauschutz für Serviceöffnung
Anschlussbogen aus PE-HD, ø 50 / 63 mm
Dichtung ø 57 / 50 mm
2 Schutzstopfen
2 Gewindestangen M8
Befestigungsmaterial

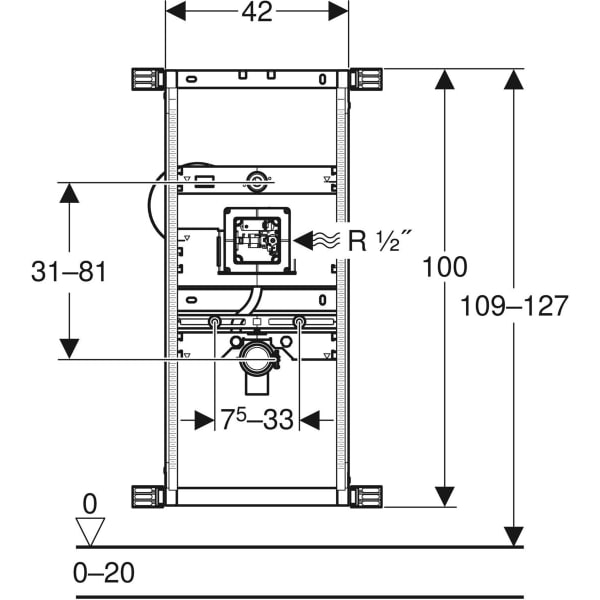

B: 42 cm
H: 100 cm
T: 8 cm
VE1: 1 St.
