Fließdruck
100–800 kPa
Prüfdruck Wasser max.
1600 kPa
Prüfdruck Luft / Inertgas max.
300 kPa
Wassertemperatur max.
30 °C
Durchfluss bei 1 bar ohne Durchflussbegrenzer
0.3 l/s
Durchfluss bei 1 kPa mit Durchflussbegrenzer
0.24 l/s
Werkstoff
Stahl

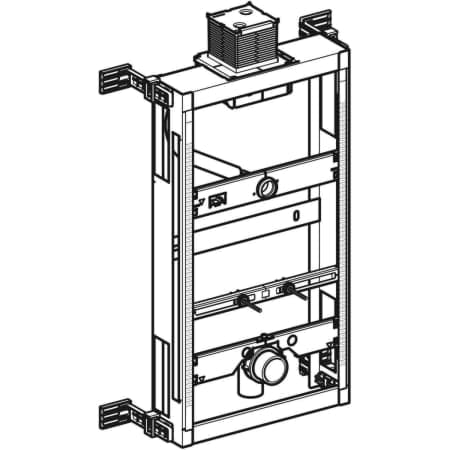

Für gemauerte Wände
Zum Einbau in teilhohe Vorwandinstallationen
Zur Montage von Urinalen
Zum Einbau von pneumatischen Geberit Urinalsteuerungen (ab Baujahr 2009)
Montagerahmen verzinkt
Montagetiefe verstellbar, 16,5–23,5 cm
Montagerahmen mit vier Befestigungswinkeln
Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz
Universelles UP-Gehäuse für pneumatische Geberit Urinalsteuerungen, Betätigung von oben
Anschlussklemme für Elektroanschluss im UP-Gehäuse
Wasseranschluss rechts am UP-Gehäuse
Wasseranschluss MasterFix- und MeplaFix-fähig
Anschlusswinkel werkzeuglos montierbar
Absperrventil mit Drossel, vormontiert
Mit eingebautem Leerrohr zum Spülen der Leitung
Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
Spülschlauch biegbar
Spülschlauch mit Führung zum Verhindern von stehendem Wasser
Befestigung für Zulauf ø 32 mm höhenverstellbar
Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
Urinalbefestigungen M8, breiten- und höhenverstellbar
Traversen mit Mittenmarkierung, werkzeuglos verstellbar
Zusätzliche Befestigung für Urinal mit Zubehör möglich
Mit Zubehör auf Urinale mit Sprühkopf umrüstbar
Wasseranschluss R 1/2"
Bauschutz für Serviceöffnung
Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
Anschlussbogen aus PE-HD, ø 50 / 63 mm
Dichtung ø 57 / 50 mm
2 Schutzstopfen
2 Gewindestangen M8
Befestigungsmaterial
B: 42 cm
H: 79.5 cm
T: 8 cm
VE1: 1 St.
