Beschreibung
Werkstoff
Stahl unlegiert 1.0034 E195 (DIN EN 10305)
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Für Kühl- und Heizungswasser mit Frostschutzmittel
Für Fernwärmeheizungswasser ≤ 120 °C
Für Löschwasser (nass)
Für Sprinkler (nass)
Für Druckluft (Reinheitsklasse Öl 3)
Für Haustechnik, Industrie und Schiffbau
Verwendungsübersicht – Geberit Mapress C-Stahl
Pressindikator
Unverpresst undicht
Außen verzinkt
Dichtring aus CIIR schwarz
Pressmuffe mit transparentem Schutzstopfen
Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1
DN: 80
d, ø: 88.9 mm
di, ø: 84.8 mm
D: 20 cm
k: 160 mm
m: 18 mm
L: 12.5 cm
l: 2 cm
Z: 6.5 cm
n: 8 St.
PN: 10 / 16 bar
VE1: 1 St.

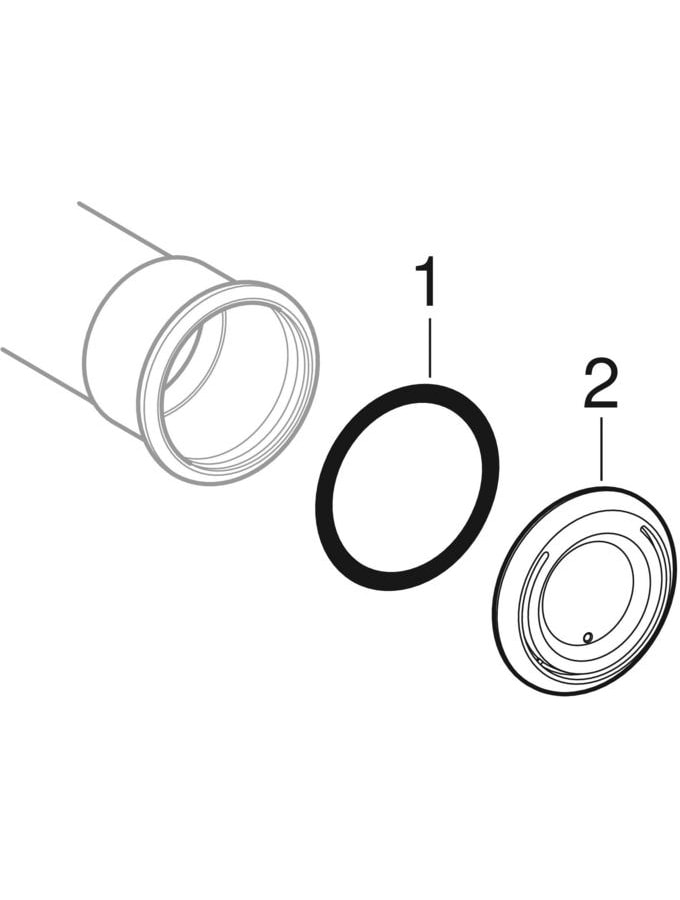

Ersatzteile
