Werkstoff
Cu-DHP Kupfer CW024A (DIN EN 1412)
Für Trinkwasser kalt und warm
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Für Kühl- und Heizungswasser mit Frostschutzmittel
Für Fernwärmeheizungswasser ≤ 120 °C
Für Betriebs- und Prozesswässer
Für Druckluft (Reinheitsklasse Öl 0–3)
Für Unterdruck
Für Inertgase (z. B. Stickstoff)
Für Industriegase (z. B. Acetylen, Schweißschutzgase)
Für Haustechnik, Industrie und Schiffbau
Verwendungsübersicht – Geberit Mapress Kupfer
Pressindikator
Unverpresst undicht bis ø ≤ 54 mm

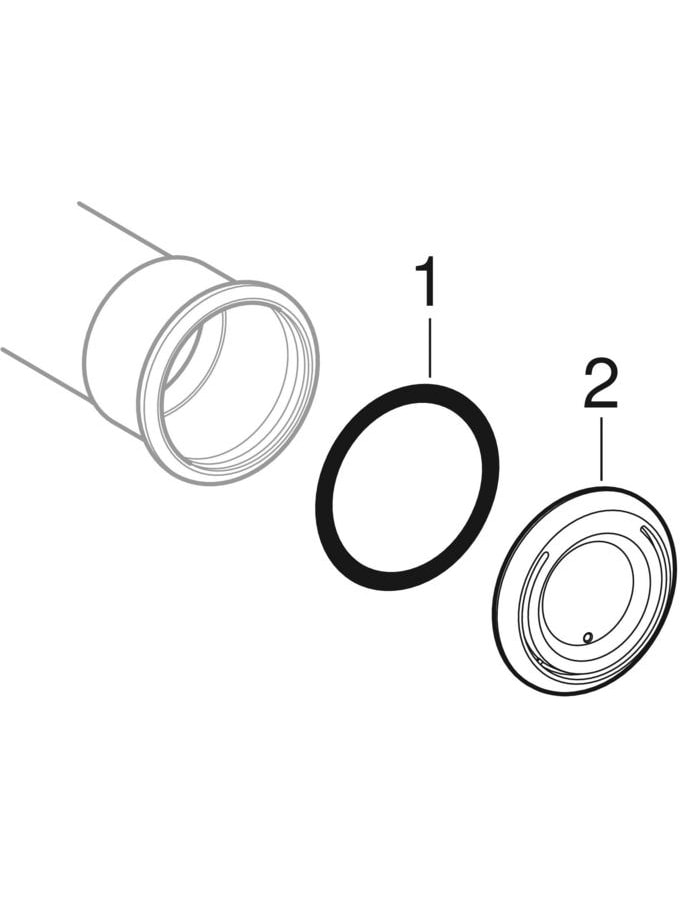

Dichtring aus CIIR schwarz, bis ø ≤ 54 mm
Dichtring aus EPDM schwarz, ab ø > 54 mm
Pressmuffe mit transparentem Schutzstopfen
DN: 50 / 40
d, ø: 54 mm
d1, ø: 42 mm
d2, ø: 54 mm
arc: 90 °
L: 13.8 cm
L1: 7.2 cm
l: 6.9 cm
l2: 6.9 cm
Z: 3.4 cm
Z1: 4.2 cm
Z2: 3.4 cm
VE2: 2 St.
VE3: 10 St.
