Werkstoff
DR-Messing CC752S
Werkstoff Dämmung
EPP
Dämmstärke
8.5 mm
Wärmeleitfähigkeit Dämmung
0.038 W/(m·K)
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Für Kühl- und Heizungswasser mit Frostschutzmittel

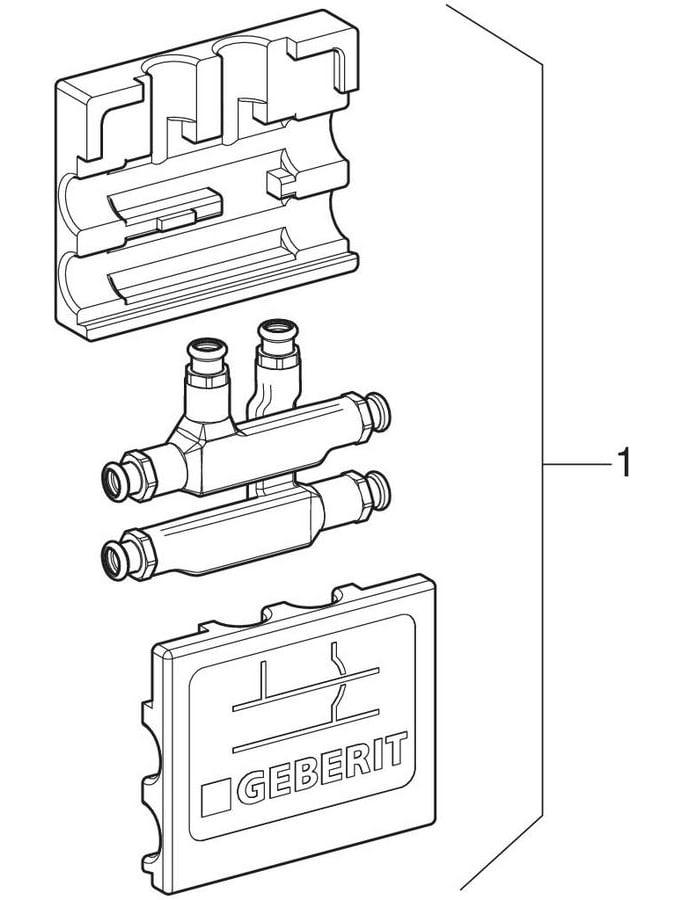

Zum kreuzungsfreien Anschließen an zwei parallel verlegte Rohrleitungen
Verwendungsübersicht – Geberit Mapress C-Stahl
Verwendungsübersicht – Geberit Mapress Kupfer
Verwendungsübersicht – Geberit Mapress Therm
Pressindikator
Unverpresst undicht
Dichtring aus CIIR schwarz
Pressmuffe mit transparentem Schutzstopfen
Gültig für System: Geberit Mapress Kupfer, Geberit Mapress C-Stahl, Geberit Mapress Therm
DN: 20 / 12
d, ø: 22 mm
d1, ø: 15 mm
d2, ø: 22 mm
arc: 90 °
L: 19.2 cm
L1: 19.2 cm
l: 5 cm
H: 5 cm
Z: 4.8 cm
Z1: 5.2 cm
Z2: 5.3 cm
Z3: 9.8 cm
VE1: 1 St.
VE2: 5 St.
